Caracteristici

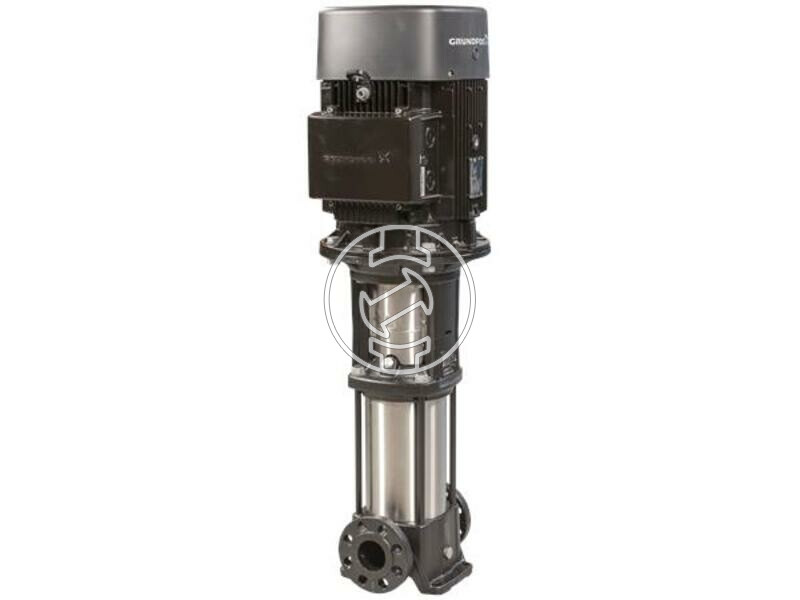

Pompa centrifuga verticala, in 10 etape, centrifuga cu porturi de admisie si evacuare la acelasi nivel (in linie). Capul de pompare si baza sunt realizate din fonta - toate celelate piese aflate in umed sunt din otel inoxidabil. Un cartus de etansare a arborelui asigura o fiabilitate superioara, manipulare sigura si acces si service usor. Transmisia puterii este prin cuplaj cu manson. Racordul conductelor se face prin flanse combinate DIN-ANSI-JIS. Pompa este echipata cu un motor 3asincron, cu montare pe picior, racit cu ventilator.
Potrivit pentru:
- Pulverizare micro si prin picurare
- Protectie la inghet
- Ridicare presiune pe pivot
- Aer conditionat- Cladiri comerciale
- Protectie la incendiu cladiri comerciale
- Incalzire - cladiri comerciale
- Cresterea presiunii apei in cladiri comerciale
- Racire centralizata
- Termoficare
- Tratarea apei de baut
- Irigare
- Racire
- Desalinizare
- Incalzire industriala
- Prelucrare
- Transferul lichidelor de proces.
- Tratarea apei industriale
- Spalare si curatare
- Alimentare cu apa industrila
- Apa uzata industriala
- Solutii solare de apa
- Aspiratie apa de suprafata
- Municipal solar solutions
- Distributia apei
Date tehnice
Lichid pompat: Apa
Gama temperaturii lichidului: -20 .. 120 °C
Temperatura lichidului in timpul functionarii: 20 °C
Densitate: 998.2 kg/m³
Turatia pompei pentru care sunt date datele pompei: 2864 rpm
Debit nominal: 3 m³/h
Inaltime de pompare nominala: 46.4 m
Inaltime de pompare maxima: 65.6 m
Etaje: 10
Rotoare: 10
Numarul de rotoare cu diametru redus: 0
NPSH mic: N
Orientarea pompei: Vertical
Clasificare etansare a arborelui: Single
Cod pentru etansarea arborelui: HQQE
Aprobari: CE,EAC,UKCA,SEPRO
Aprobari pentru apa potabila: WRAS,ACS
Toleranta curbei: ISO9906:2012 3B
Versiune pompa: A
Model: A
Baza: Fonta EN 1561 EN-GJL-200 ASTM A48-25B
Rotor: Stainless steel EN 1.4301 AISI 304
Cod material: A
Cod pentru cauciuc: E
Rulment: SIC
t max amb: 60 °C
Presiune de functionare maxima: 25 bar
Presiune max la temp indicata: 25 bar / 120 °C, 25 bar / -20 °C
Tip conexiune: DIN / ANSI / JIS
Dimensiunea racordului de aspiratie: DN 25/32
Dimensiunea racordului de refulare: DN 25/32
Evaluare presiune pentru racord: PN 25
Tip flansa aspiratie: 250 lb
Dimensiune flansa pentru motor: FT100
Cod conexiune: FGJ
Motor standard: IEC
Tip motor: 80A
Clasa de eficienta IE: IE3
Putere motor: 0.75 kW
Putere (P2) ceruta de pompa: 0.75 kW
Frecventa retelei electrice: 50 Hz
Tensiune nominala: 3 x 220-240D/380-415Y V
Curent nominal: 3.30/1.90 A
Curent de pornire: 580-620 %
Cos phi - factor de putere: 0.81-0.71
Turatie nominala: 2840-2870 rpm
Eficienta: IE3 80,7%
Randamentul motorului la o incarcare maxima: 80.7 %
Randament motor la 3/4 sarcina: 82.7 %
Randament motor la 1/2 sarcina: 81.7 %
Numarul de poli: 2
Grad de protectie (IEC 34-5): 55 Dust/Jetting
Clasa de izolare (IEC 85): F
Protectie incorporata in motor: FARA
Convertizor de frecventa: NONE
Index minim de eficienta, MEI ≥: 0.70
Greutate neta: 28.4 kg
Greutate bruta: 31.2 kg
Volum de livrare: 0.074 m³
