Caracteristici
Pompele submersibile pentru puturi sunt proiectate pentru extractia eficienta si sigura a apelor subterane. Seria este construita integral din otel inoxidabil, este disponibila in trei clase de materiale si este utilizabila in puturi tubulate cu diametre de 4–6, respectiv 8–10 inci, in gama de motoare 0,37–250 kW. Aceasta executie asigura un debit nominal de 32 m³/h si o inaltime nominala de pompare de 58 m, cu hidraulica in 8 trepte. Partea hidraulica si carcasa motorului sunt din otel inoxidabil, etansarea mecanica este carbura/ceramica, iar unitatea dispune de supapa de sens integrata. Detine aprobarile pentru apa potabila ACS si DM174, precum si conformitatile CE, EAC, UKCA, SEPRO si Maroc; toleranta curbei este conform ISO 9906:2012 3B. Executie cu racord Rp de 3 inci, proiectata pentru diametru minim al putului de 140 mm. Motorul MS4000 de 4 inci are puterea P2 de 7,5 kW, 50 Hz, alimentare trifazata cu pornire directa; grad de protectie IP68, clasa de izolatie F. Presiunea de operare admisa este 60 bar, iar presiunea maxima admisa la iesire 9,3 bar. Intervalul de temperatura a lichidului este -15…40 °C, datele sunt valabile pentru apa la 20 °C, cu densitatea de 998,2 kg/m³. Executie: model B, varianta de motor T40, indice minim de eficienta MEI ≥ 0,70. Este inclus cablul plat de 1,7 m.
- Debit nominal 32 m³/h, inaltime de pompare 58 m
- Hidraulica in 8 trepte, carcasa si rotor din otel inoxidabil
- Supapa de sens integrata, etansare mecanica carbura/ceramica
- Aprobari pentru apa potabila: ACS, DM174; conformitati: CE, EAC, UKCA, SEPRO, Maroc
- Racord Rp 3 inci, diametru minim al putului 140 mm
- Motor MS4000 de 4 inci, P2=7,5 kW, grad de protectie IP68, clasa de izolatie F
- Toleranta curbei ISO 9906:2012 3B, MEI ≥ 0,70
- Temperatura lichidului -15…40 °C, presiune maxima de operare 60 bar, presiune maxima la iesire 9,3 bar
- Pornire directa, 3 x 380–415 V, 50 Hz, cablu de conectare plat 1,7 m
Setul de livrare

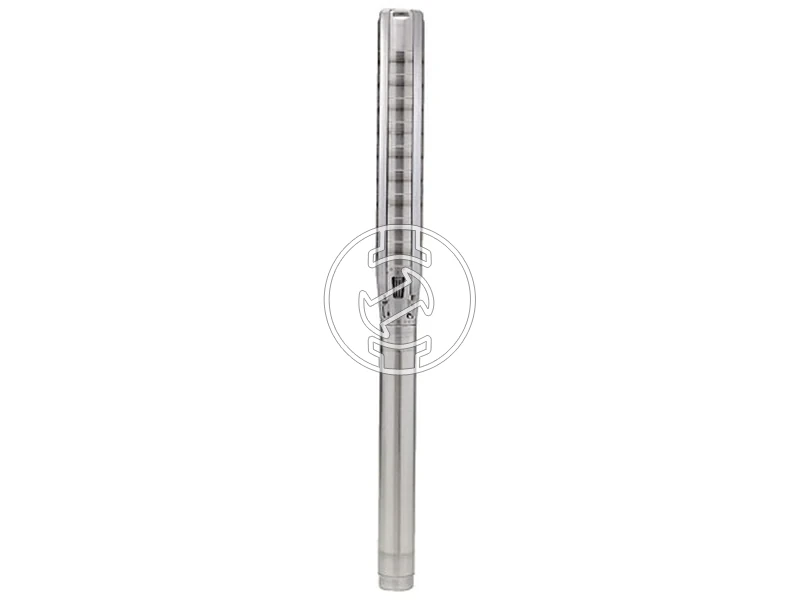

Pompa submersibila pentru put
Supapa de sens integrata
Cablu de conectare plat 1,7 m
Date tehnice
Denumirea produsului: SP 32-8
Turatia de baza a curbei pompei: 2 900 rot/min
Debit nominal: 32 m³/h
Inaltime manometrica nominala: 58 m
Numar de trepte: 8
Numar de rotoare cu diametru redus: Nu
Aprobari: CE, EAC, UKCA, SEPRO, Maroc
Certificari ale motorului: CE, EAC, C_UL_US, NSF372, Maroc, UKCA, SEPRO
Aprobari pentru apa potabila: ACS, DM174
Toleranta curbei: ISO 9906:2012 3B
Model: B
Executie motor: T40
Supapa de sens: Da
Material carcasa pompei: Otel inoxidabil
Material rotor: Otel inoxidabil
Material carcasa motorului: Otel inoxidabil
Etansare mecanica: Carbura/ceramica
Presiune ambientala maxima: 60 bar
Presiune maxima de operare: 60 bar
Presiune maxima admisa la iesire: 9,3 bar
Tip conexiune: Rp
Dimensiune conexiune: 3 inci
Diametrul motorului: 4 inci
Diametru minim al putului: 140 mm
Fluid pompat: Apa
Interval temperatura lichid: -15…40 °C
Temperatura de operare a lichidului: 20 °C
Densitatea fluidului: 998,2 kg/m³
Tip motor: MS4000
Flansa motor: Grundfos
Putere la ax (P2): 7,5 kW
Putere necesara pompei (P2): 7,5 kW
Frecventa retelei: 50 Hz
Tensiune nominala: 3 x 380–400–415 V
Curent nominal: 18,4–19,3–19,6 A
Curent de pornire: 470–480–490 %
Factor de putere (cos phi): 0,83–0,77–0,72
Turatie nominala: 2 830–2 850–2 860 rot/min
Mod de pornire: Pornire directa
Grad de protectie (IEC 34-5): IP68
Clasa de izolatie (IEC 85): F
Executie antiex: Nu
Protectie termica: Externa
Senzor de temperatura integrat: Nu
Lungime cablu: 1,7 m
Tip cablu: Plat
Identificator cablu: 99412615
Bobinaj: Emailat
Indice minim de eficienta (MEI): ≥ 0,70
Greutate neta: 50,7 kg
Greutate bruta: 80,5 kg
Volum de ambalare: 0,232 m³
Tara de origine: Danemarca
Cod tarifar (HS): 84137029
Conformitate de mediu: WEEE
