Caracteristici

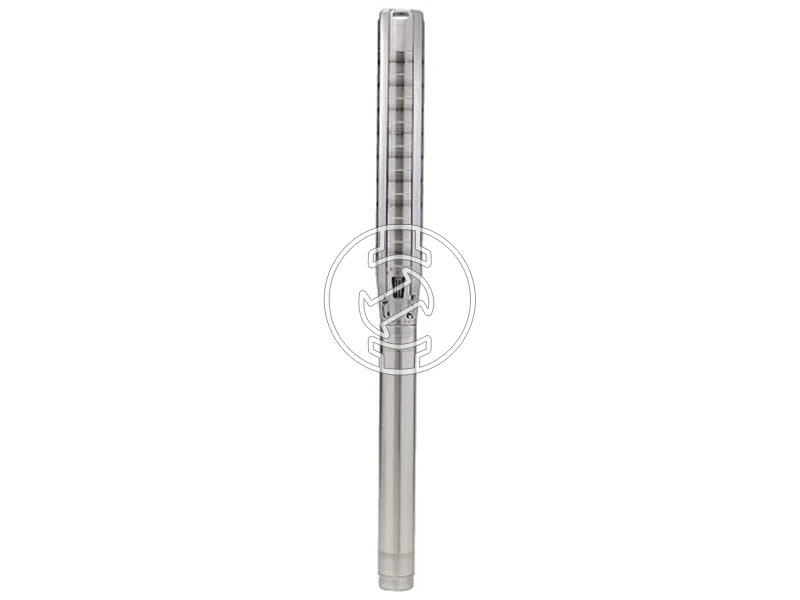

Familia de pompe submersibile pentru puturi Grundfos SP este destinata pomparii apelor subterane; este construita integral din otel inoxidabil, este disponibila in mai multe clase de material si poate fi utilizata in puturi tubate de 4–6 precum si 8–10 inci, cu motoare intre 0,37–250 kW. Aceasta configuratie asigura un debit nominal de 32 m³/h si o inaltime manometrica nominala de 43 m, cu 6 etaje hidraulice, curba de baza la 2900 rot/min. Corpul pompei, rotorul si carcasa motorului sunt din otel inoxidabil, etansarea arborelui HM/ceramica. Supapa de retinere integrata asigura prevenirea refluxului; sunt indeplinite aprobarile pentru apa potabila (ACS, DM174), iar toleranta curbei de performanta este conform ISO 9906:2012 3B. Partea hidraulica are racord Rp, dimensiune 3 inci; diametrul minim al putului este 140 mm. Actionarea este asigurata de un motor submersibil de 4 inci, tip MS4000, executie T40, cu putere P2 de 5,5 kW, la 50 Hz, tensiune 3 x 380–400–415 V; turatie nominala 2840–2860–2880 rot/min, pornire directa (DOL). Grad de protectie IP68, clasa de izolatie F, protectie termica externa; fara traductor de temperatura integrat. Echipamentul este livrat cu cablu plat de 1,7 m (ID: 99412615), bobinaj emailat. Indice minim de eficienta MEI ≥ 0,70. Presiunea ambientala si de operare admisa: 60 bar, presiunea maxima admisa la iesire: 7 bar. Fluid pompat: apa (-15…40 °C; temperatura tipica de operare 20 °C; densitate 998,2 kg/m³). Date de masa: greutate neta 41,8 kg, greutate bruta 67,6 kg; volum de ambalare 0,2 m³. Aprobari si certificari: CE, EAC, UKCA, SEPRO, MOROCCO; certificari motor: CE, EAC, C_UL_US_NSF372MOROCCO, UKCA, SEPRO; conformitate de mediu: WEEE; tara de origine Danemarca; cod tarifar vamal 84137029.
- Debit nominal 32 m³/h, inaltime manometrica 43 m
- Hidraulica cu 6 etaje, curba de baza la 2900 rot/min
- Executie integral din otel inoxidabil, etansare arbore HM/ceramica
- Supapa de retinere integrata, aprobari pentru apa potabila: ACS, DM174
- MS4000, motor de 4 inci, P2 5,5 kW, pornire directa (DOL)
- Protectie IP68, clasa de izolatie F, protectie termica externa
- Racord Rp 3 inci, diametru minim put 140 mm
- Presiune de operare si ambientala max. 60 bar, toleranta curbei ISO 9906:2012 3B
- Cablu plat 1,7 m, MEI ≥ 0,70
Setul de livrare
Pompa submersibila pentru puturi
Motor submersibil MS4000
Supapa de retinere integrata
Cablu de conectare plat 1,7 m
Date tehnice
Denumirea produsului: SP 32-6
Turatia pompei pe care se bazeaza datele pompei: 2900 rot/min
Debit nominal: 32 m³/h
Inaltime manometrica nominala: 43 m
Etaje: 6
Numar rotoare cu diametru redus: 0
Aprobari: CE, EAC, UKCA, SEPRO, MOROCCO
Certificari motor: CE, EAC, C_UL_US_NSF372MOROCCO, UKCA, SEPRO
Aprobari pentru apa potabila: ACS, DM174
Toleranta curbei: ISO 9906:2012 3B
Model: B
Varianta motor: T40
Supapa de retinere: da
Material pompa: otel inoxidabil
Material rotor: otel inoxidabil
Material motor: otel inoxidabil
Etansare arbore: HM/ceramica
Presiune ambientala maxima: 60 bar
Presiune maxima de operare: 60 bar
Presiune maxima admisa la iesire: 7 bar
Tip racord: Rp
Dimensiune racord: 3 inci
Diametru motor: 4 inci
Diametru minim put: 140 mm
Fluid pompat: apa
Interval temperatura lichid: -15 .. 40 °C
Temperatura lichid in operare: 20 °C
Densitate: 998,2 kg/m³
Tip motor: MS4000
Configuratie flansa motor: Grundfos
P2: 5,5 kW
Putere necesara pompei (P2): 5,5 kW
Frecventa retea: 50 Hz
Tensiune nominala: 3 x 380-400-415 V
Curent nominal: 13-13-13,4 A
Curent de pornire: 470-500-510 %
Cos fi - factor de putere: 0,85-0,81-0,76
Turatie nominala: 2840-2860-2880 rot/min
Mod de pornire: pornire directa (DOL)
Clasa de protectie (IEC 34-5): IP68
Clasa de izolatie (IEC 85): F
Standarde de siguranta la explozie: nu
Protectie termica: externa
Traductor de temperatura integrat: nu
Lungime cablu: 1,7 m
Tip cablu: plat
ID cablu: 99412615
Bobinaj: emailat
Indice min. de eficienta, MEI ≥: 0,70
Greutate neta: 41,8 kg
Greutate bruta: 67,6 kg
Volum de ambalare: 0,2 m³
Tara de origine: Danemarca
Cod tarifar vamal: 84137029
Aprobari de mediu: WEEE
