Caracteristici

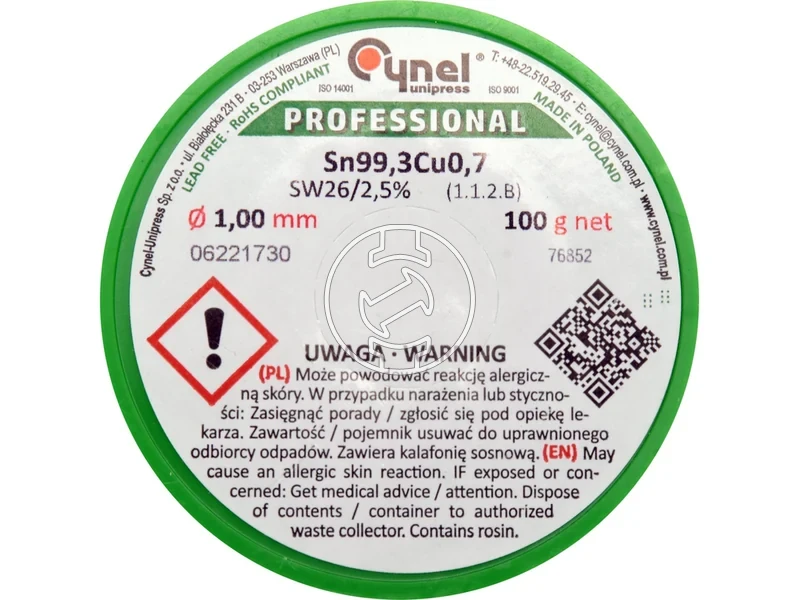

Sarma de lipit fara plumb, cu miez de flux, pentru lipire moale manuala si automata, destinata aplicatiilor din telecomunicatii, electronica, electrotehnica industriala si industria auto. Lipiturile fara plumb necesita temperaturi de lucru mai ridicate si sunt usor mai dificil de manipulat, insa, datorita efectelor nocive ale plumbului asupra sanatatii, utilizarea lor este recomandata. Executia profesionala cu flux intern corespunde standardului PN EN 29453:2000 si ofera o alternativa rentabila fata de lipiturile cu plumb. Topirea fara oxigen asigurata in timpul fabricatiei confera o calitate excelenta a materialului. Aliaj: Sn99,3/Cu0,7; temperatura recomandata a varfului letconului: 250-350 C. Conform cu RoHS 2002/95/EC. Avertisment: poate provoca reactie alergica la contactul cu pielea; in caz de expunere sau contact, adresati-va medicului; predati deseurile unui colector autorizat. Contine colofoniu (rasina de pin).

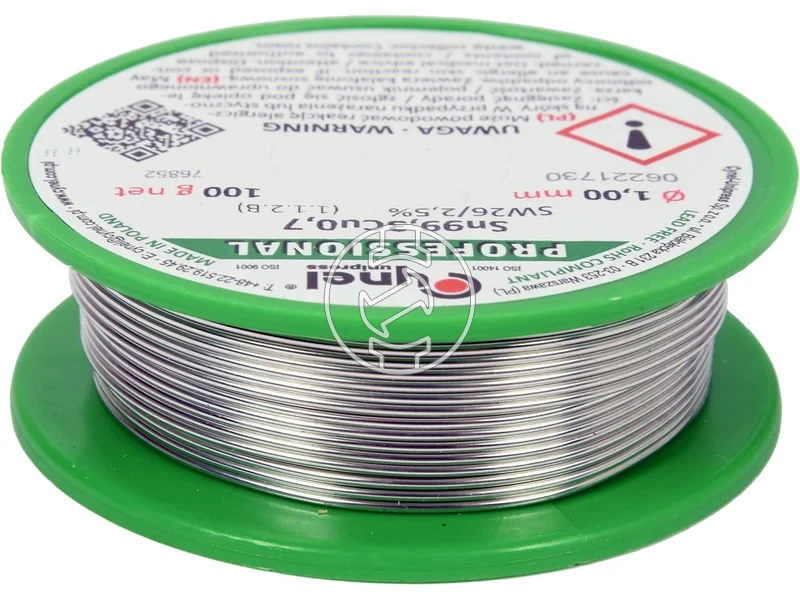

- Sarma de lipit fara plumb, diametru 1,0 mm
- Aliaj Sn99,3/Cu0,7, punct de topire 227 C
- Flux intern: SW26, cu continut de halogeni, pe baza de colofoniu, nu necesita curatare
- Continut de flux 2,2%
- Temperatura recomandata a varfului letconului 250-350 C
- Rola de 100 g, infasurata pe tambur
- Conformitate PN EN 29453:2000 si RoHS 2002/95/EC
Date tehnice
Marca: Toya
Diametru: 1,0 mm
Tip lipire: lipire moale
Material de lipit: fara plumb
Compozitie aliaj: Sn99,3/Cu0,7
Executie: sarma de lipit
Tip flux: SW26, cu continut de halogeni, pe baza de colofoniu, nu necesita curatare
Continut flux: 2,2 %
Punct de topire: 227 C
Masa: 100 g
Utilizare: lipire manuala si automata pentru elemente electronice, de telecomunicatii, electrotehnice industriale si auto
Temperatura recomandata a varfului letconului: 250-350 C
Standard: PN EN 29453:2000
Conformitate: RoHS 2002/95/EC
