Caracteristici

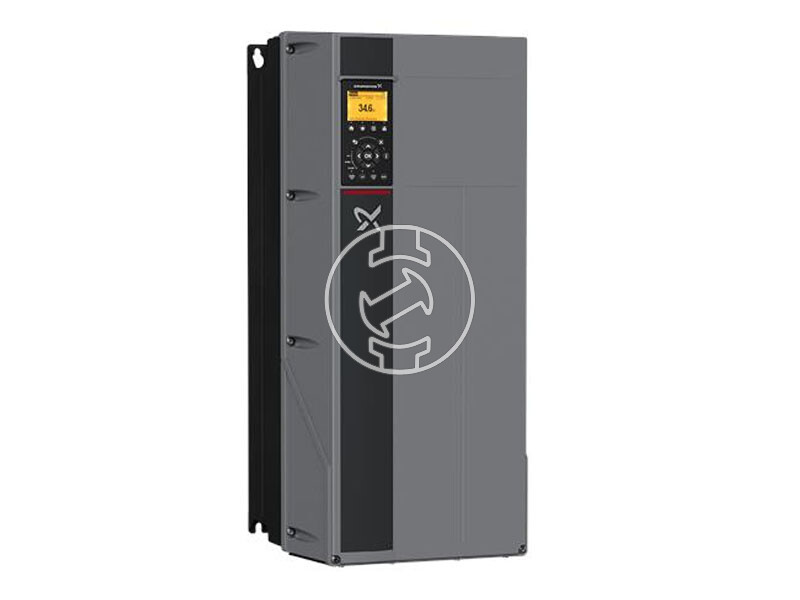

Noul CUE ofera o gama larga de invertoare de frecventa externe, in special pentru controlul vitezei pompei. Are acelasi controler PI incorporat, aceeasi interfata de utilizator si aceleasi functii ca si pompele Grundfos E-pumps. Utilizarea unui variator de viteza CUE ofera urmatoarele avantaje:
- Caracteristicile standard ale pompei Grundfos E-pump, interfata cu utilizatorul
- functii care depind de aplicatie si de familia de pompe
- confort sporit in comparatie cu pompele cu viteza fixa
- instalare si punere in functiune foarte usoara in comparatie cu alte invertoare standard
- controlul vitezei pompelor de pana la 250 kW
- controlul vitezei pompelor instalate in atmosfere potential explozive
Urmatoarele intrari si iesiri sunt disponibile pe CUE:
- RS-485 GENIbus
- intrare analogica, 0-10 V pentru semnal de referinta extern
- intrare analogica, 0/4-20 mA pentru emitator
- patru intrari digitale pentru diferite functii, de exemplu, semnal extern de pornire/oprire
- doua relee de semnalizare (C/NO/NC).
Accesorii optionale:
Modul de intrare si iesire:
Intrari si iesiri suplimentare
- o intrare analogica 0/4-20 mA pentru conectarea unui senzor suplimentar
- o iesire analogica 0-20 mA
- doua intrari pentru senzorul de temperatura Pt100/Pt1000, de exemplu pentru monitorizarea rulmentilor motorului.
Filtre pentru motoare: pentru a reduce varfurile de tensiune si dU/dt in bobinele motoarelor. De asemenea, se utilizeaza pentru a reduce zgomotul din motor. Sunt disponibile urmatoarele tipuri:
- Filtre dU/dt, 11-250 kW
- Filtre sinusoidale, 0,55-250 kW
Date tehnice
Instalare
Interval de temperatura admisibil: 0 - 45 °C
Umiditate relativa: 5-95 %.
Instalat: perete
Date electrice
Putere nominala - P2: 7,5 kW
Frecventa retelei: 50/60 Hz
Tensiune nominala: 3 x 380-440/441-500 V
Curent nominal: 16-14.5 A
Consumul maxim de curent: 16 A
Eficienta la sarcina maxima: 97 %.
Clasa de protectie (IEC 34-5): IP55
Protectie incorporata a motorului: DA
Protectie termica: externa
Lungime cablu: 150/300 m
Altele
Greutate neta: 14 kg
Greutate totala: 14,2 kg
